Menjalankan Simulasi IP Core Altera di Modelsim

Pada artikel sebelumnya, dijelaskan bagaimana mencompile library IP Core Xilinx untuk simulasi Modelsim. Pada artikel kali ini, akan dijelaskan bagaimana mengcompile library IP Core Altera untuk simulasi Modelsim. Perlu diketahui bahwa Altera juga menyediakan Modelsim Altera, dimana pada Modelsim versi tersebut, sudah diinclude library ALtera sehingga tidak perlu mengompile sendiri library tersebut. Tapi untuk modelsim versi biasa, perlu dilakukan langkah untuk mengcompile nya, berikut caranya:

1. Download TCL script untuk mencompile library (ada dia pilihan script: compile Verilog atau VHDL) dari sini:

http://www.altera.com/support/examples/tcl/tcl-modelsim.html

2. Modifikasi script untuk disesuaikan dengan instalasi Altera, dan pilihan library. Pada contoh ini, saya hanya akan mengcompile library untuk simulasi fungsional (tanpa timing, dsb.)

TCL script

3. Buka Modelsim, pilih "Tools > TCL > Ecexute Macro", lalu masukkan TCL script yang telah didownload dan dimodifikasi sebelumnya.

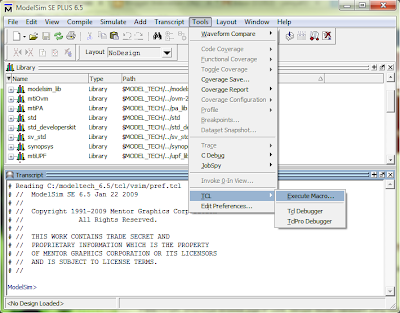

Execute TCL script dari Modelsim

4. Tunggu proses compile selesai, maka library Altera akan muncul di Modelsim. Untuk selanjutnya proses ini tidak perlu diulang setiap kali akan melakukan simulasi.

Library Altera di Modelsim

Selamat mencoba ;-) (Ya2n)
